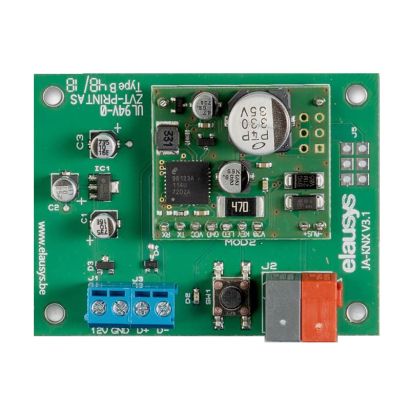

Das KNX-Schnittstellenmodul Ja-Knx ist ein KNX-Gateway für die Jablotron 100-Alarmsysteme. Es ermöglicht die bidirektionale Kommunikation mit dem Alarmsystem mit dem RS485-Kommunikationsmodul (JA-121T) von Jablotron.

Es ermöglicht die Integratoren, ein vollständig integriertes Alarmsystem zu nutzen, einschließlich KNX -Szenarien, automatische Beleuchtung mithilfe der Bewegungsdetektoren, Bewaffnung oder Überwachung des Systems mithilfe einer KNX -Visualisierung.

Diese Schnittstelle soll mit einem Alarmsystem der Serie Jablotron 100 verwendet werden. Das System muss mit einem JA121T -Modul für die RS485 -Kommunikation ausgestattet sein.

• KNX -Schnittstelle für Jablotron 100 Alarmsysteme
• Echtzeitstatus von bis zu 96 Zonen
• Bis zu 32 zusätzliche bidirektionale Ein-/Ausgangsausgabe (PG)
• Kontrollieren Sie bis zu 4 Bereiche (Arm/Teil/Entwaffnung)
• 9 Status pro Bereich (Eindringen, Eingang, Ausgang, Feuer,…)
• Rückruf von KNX -Szenen für jeden Status
• Eingebauter Terminierungswiderstand für RS485
• Kommunikationsfehlerüberwachung
• Optionales DIN-Rail-Gehäuse (nur Ja-Knx V3)

VERBINDUNG

Der RS485-Bus muss zwischen dem JA121T und der JA-Knx-Schnittstelle mit den blauen Schraubenklemmen an beiden Modulen miteinander verbunden sein. Der Terminierungswiderstand ist bereits in das KNX -Schnittstellenmodul integriert, daher ist keine zusätzliche Komponente oder Verkabelung erforderlich.

SOFTWARE

Die Konfiguration von 16 oder 32 PG sind verfügbar und werden in den Gerätegruppenobjekten aufgeführt.

 Jedes PG des Jablotron -Alarmsystems kann von einem Gruppenobjekt gesteuert werden und sein Status wird auf einem separaten Gruppenobjekt abgerufen.

Die Konfiguration von bis zu 96 Zonen ist verfügbar und wird in den Gerätegruppenobjekten aufgeführt.

Standardmäßig ist der Zonenstatus für Zone 1 bis 96 des Alarmsystems konfiguriert. Ein allgemeiner Parameter ermöglicht es, sich für Zone 97 bis 192 zu ändern. Die Möglichkeit, zwei Gateways in derselben Installation zu verwenden, um bis zu 192 Zonen des Alarmsystems zu decken.

Jede Zone verfügt über 1 Gruppenobjekte (GO) für den Status zu KNX.

Jeder Bereich kann durch Verwendung der 3 Gruppenobjekte gesteuert werden: Arm, Arm teilweise oder entwaffnen. Mehrere Status sind verfügbar und verfügen über ein dediziertes Gruppenobjekt. Bis zu 4 Bereiche sind in den Gruppenobjekten aufgeführt.

Jeder Status kann eine Szene zugewiesen werden. Diese Szenennummer wird jedes Mal zurückgerufen, wenn der Zonenstatus aktiv ist (Ein).

Jeder Bereich verfügt über 12 Gruppenobjekte (GO), 3 für die Kontrolle und 9 für den Status zu KNX.
